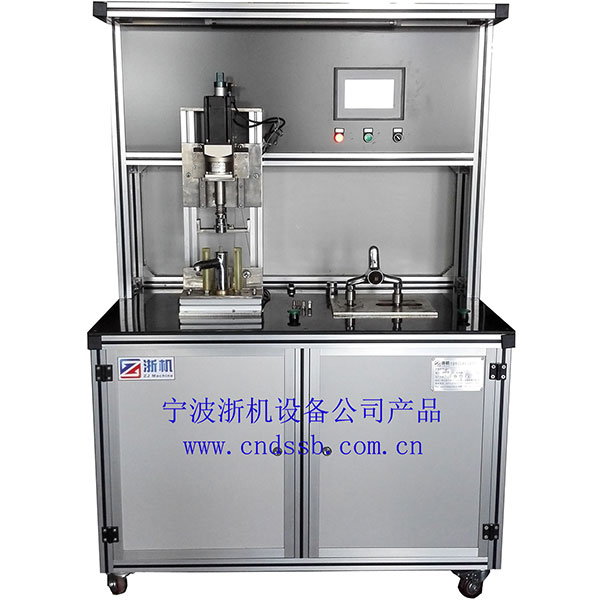

閥芯和倒螺擰緊機

功能:按設定的扭矩擰緊閥芯和倒螺
1、 可在觸摸屏上設定和顯示擰緊的扭矩值;
2、 擰緊時達到設定的扭矩時自動停機;
3、 可進行校準。
操作程序:
1、 把裝上閥芯和壓帽的龍頭放置在擰緊工裝上;
2、 按下觸摸屏下面的啟動按鈕開機;
3、 點左下方按鈕進入工作界面
如果需要使用閥芯擰緊,需要把相應的“電源”點一下,讓電機通電,否則電機不會轉動。同樣,如果要擰倒螺,也需要把倒螺的電源點一下。長時間不用,則應關掉電源,以延長電機使用壽命。
4、 點擊界面下部的“參數設置”設定好擰緊參數
5、 回轉角度是指擰緊后伺服電機回轉的一個角度,回轉的目的是為了方便取下產品。閥芯擰緊的回轉角度建議設為1?,倒螺擰緊的回轉角度建議設為0.8?。
6、 上圖右側為參數設定欄。修改設定參數前須先登錄,點擊“用戶登錄”出現以下對話框,輸入密碼:123456.此密碼可以修改,但需慎重,一旦忘記密碼,須把屏拆下發到我們公司重新輸入程序。
點擊右側參數設置下方“扭矩值”右側顯示10.0的方框處,出現以下菜單,輸入需要的扭矩值,點確定即可。
7、 按下啟動按鈕,旋緊機構沿導軌下移至龍頭上,套住閥芯上的壓帽,開始自動旋緊,達到設定的扭矩值后停機,同上導軌上移離開龍頭。再按一次停止擰緊。
8、 扭矩值校準:設備每半年需要交校一次。可使用扭矩板手進行校準,如果發現顯示值不準確,可輸入一個系數進行校準。使用設定值為10Nm,實際扭矩值為10.3Nm,此時應輸入10.3/10=1.03,輸入后顯示值即會變為1.03Nm。校準系數的原始值為1.00。
參數
序號 | 項目 | 參數 |
1 | 扭矩設定范圍 | 3-23N·m |
2 | 扭矩控制精度 | ±0.5N·m |
3 | 旋緊轉速設定范圍 | 50-150轉/分鐘 |
4 | 旋緊時間 | 3秒 |
5 | 功率 | 2.5KW |
6 | 電源 | 220V |
7 | 設備尺寸(長寬高) | 1500*650*1400mm |
8 | 凈重 | 85KG |
設備安裝:
1、 把設備電源插頭插在220V電源插線板上;
2、 把8mm氣管插在設備氣管接頭內。
