氣閥流量測試機,閥類測試設備

1 功能：按EN331對氣閥做流量測試，適用于DN6-DN50閥門。

2 額定流量測試要求：按EN331，將閥體關閉元件置于全開位置后安裝到測試裝置中，將入口處壓力調節到2500 Pa，閥體的前后壓差調節到100 Pa 情況下測量閥體單位時間流量。

3 功能說明

3.1設備輸出一定壓力和流量的氣流；

3.2檢測進口端和出口端的氣壓；

3.3檢測并輸出氣流量大小；

3.4配有調節閥用來調節流量和壓力；

3.5過壓保護，防止損壞小量程的壓力傳感器。

4 結構：

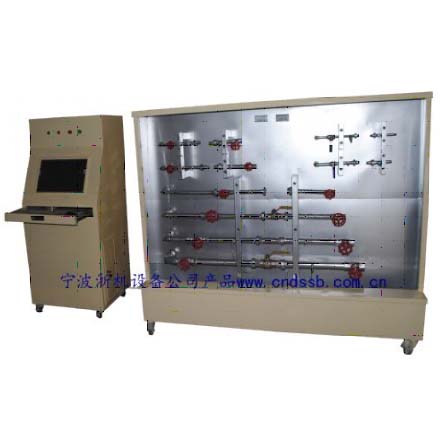

4.1不銹鋼框架，外形尺寸2000*700*1700mm，表面噴米黃色油漆；

4.2控制系統，由PLC、觸摸屏及電氣充組成；

4.3穩壓供氣系統，由儲氣罐、進氣壓力調節系統組成；

4.4檢測系統，由流量傳感器、壓力傳感器、溫度傳感器、調節閥及管道組成。

4.5過壓保護系統，當進行壓力超過3000Pa時卸壓閥自動打開，以防止損壞傳感器，當壓力低于3000Pa時卸壓電磁閥自動關閉。

5 測試程序：

5.1把空氣壓縮機啟動起來，讓儲氣罐的氣壓升至所需的壓力；

5.2把檢測樣品安裝在相匹配的管道上；

5.3啟動檢測設備；

5.4打開調節閥門，調節進口端壓力為2500Pa，出口端壓力為2400Pa；

5.5氣流穩定后讀出檢測的流量值。

6 型號參數
